Začínáme s EduShield

  1. Projděte si tento základní příklad: www.arduino.cc/en/Guide/ArduinoUno

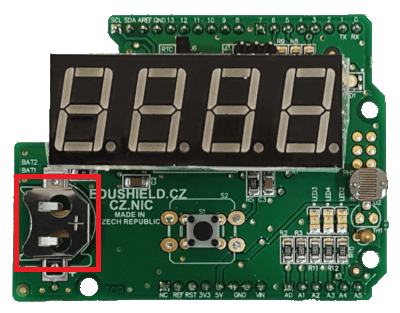

  2. Vložte baterii do držáku na EduShield. Kladný pól směřuje nahoru.
    baterie

  3. Nasaďte EduShield na Arduino UNO.

  4. Připojte Arduino s nasazeným EduShield k počítači

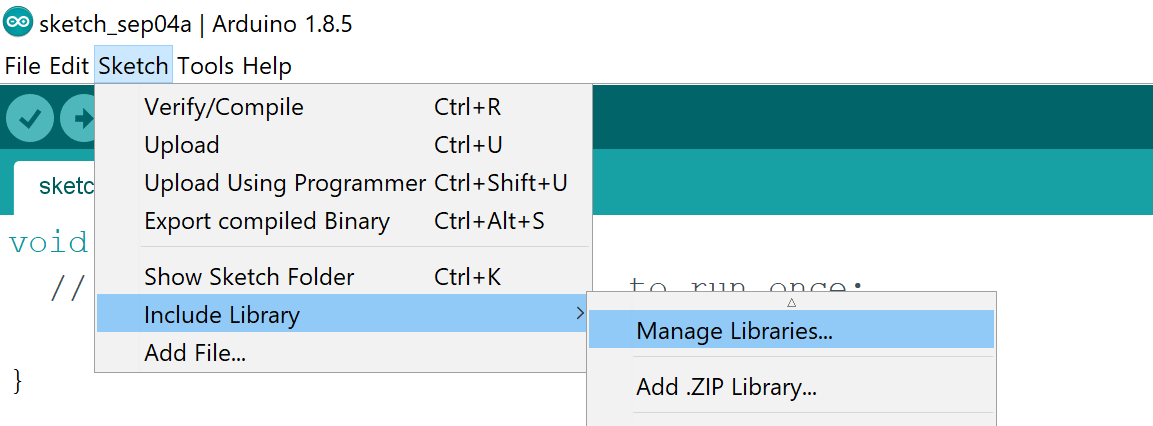

  5. Nainstalujte knihovnu pro hodiny reálného času
    RTC

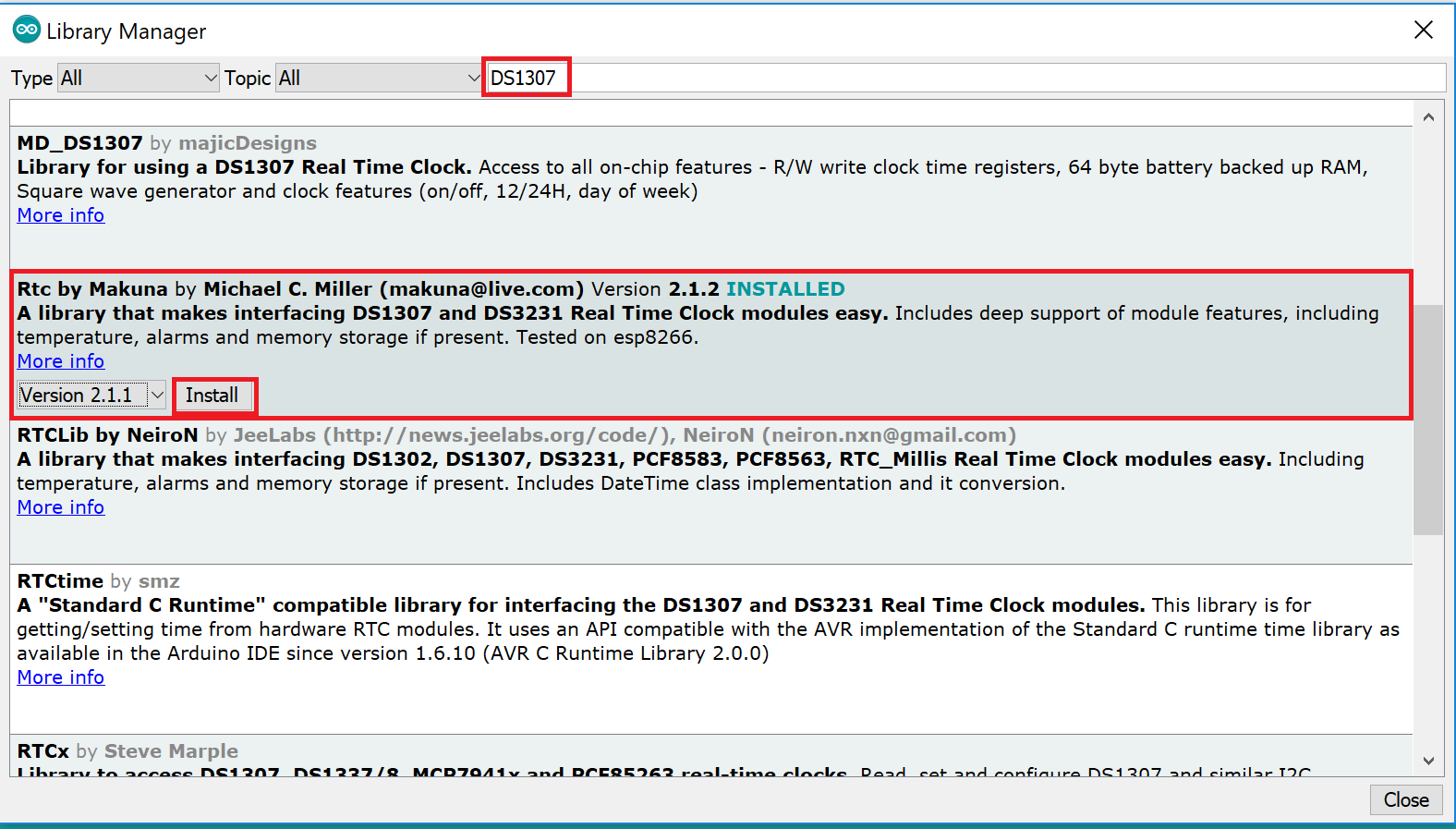

  6. Do vyhledávacího pole zadejte DS1307 (čip pro hodiny reálného času) a najděte knihovnu autora Makuna a nainstalujte.
    DS1307

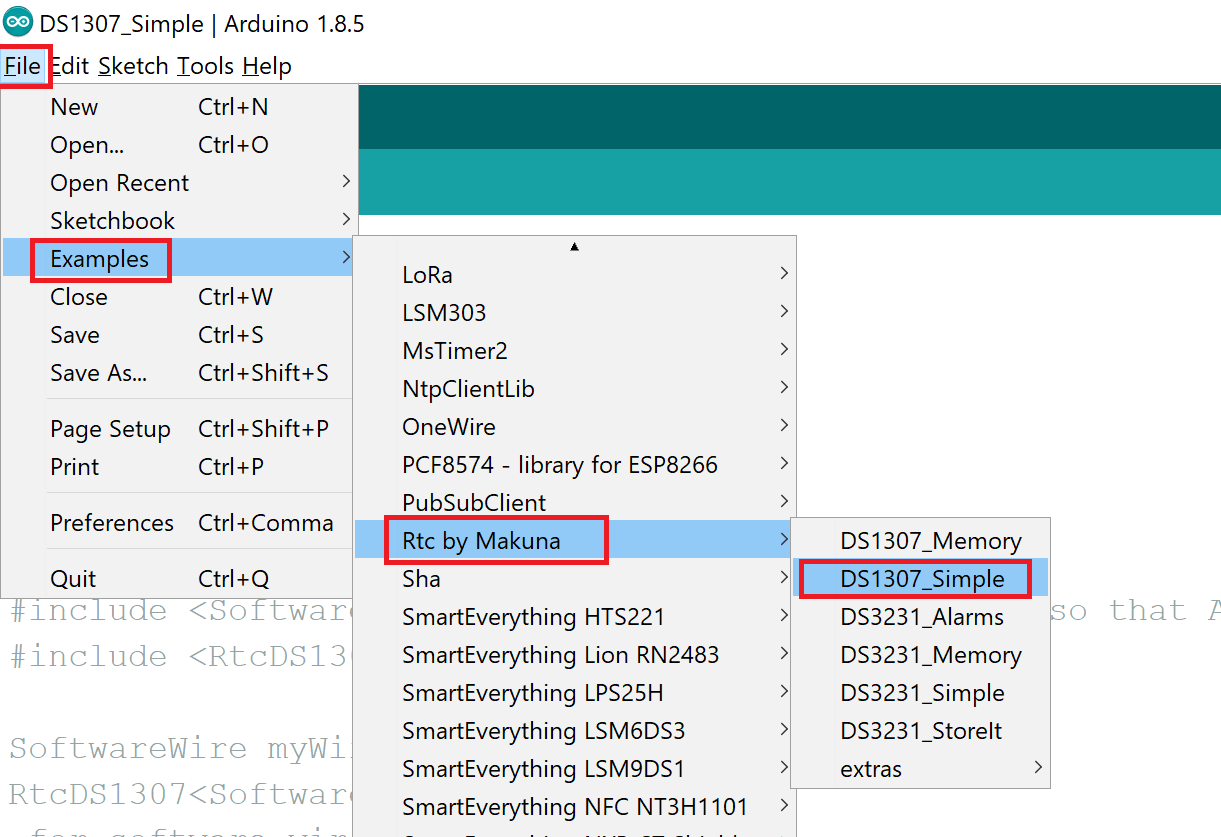

  7. V příkladech najděte DS1307_Simple. Tento kód nastaví a nastartuje hodiny reálného času.
    DS1307_Simple

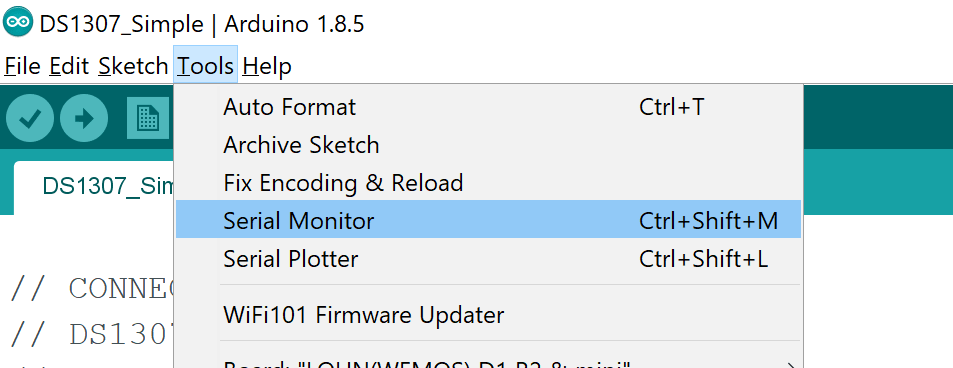

  8. Kód nahrajte do Arduino a na sériovém monitoru ověřte funkčnost.
    serial monitor

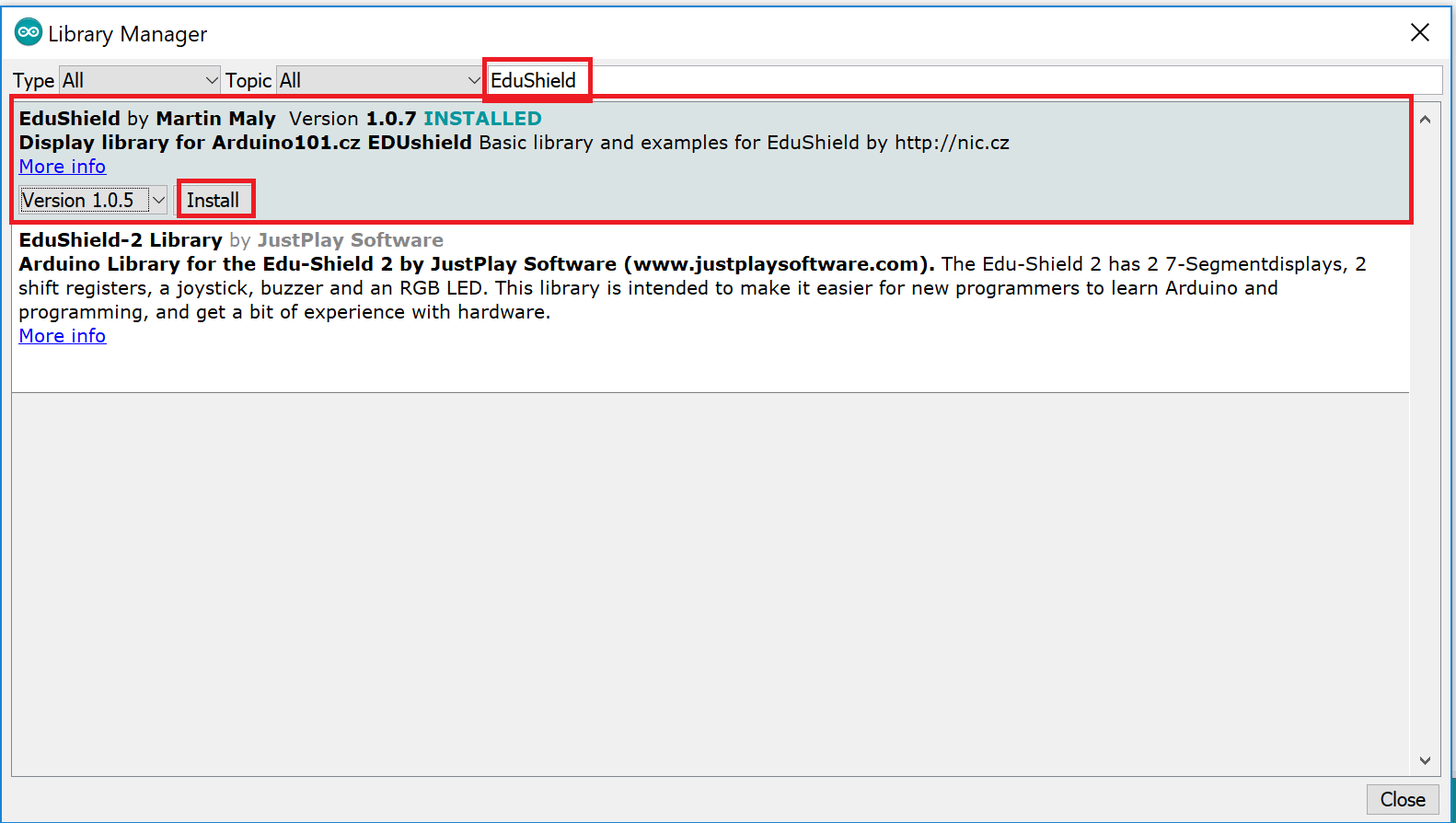

  9. Nainstalujte si ukázkové příklady pro EduShield. Postup je stejný jako u knihovny hodin reálného času, jen budete hledat EduShield.
    serial monitor

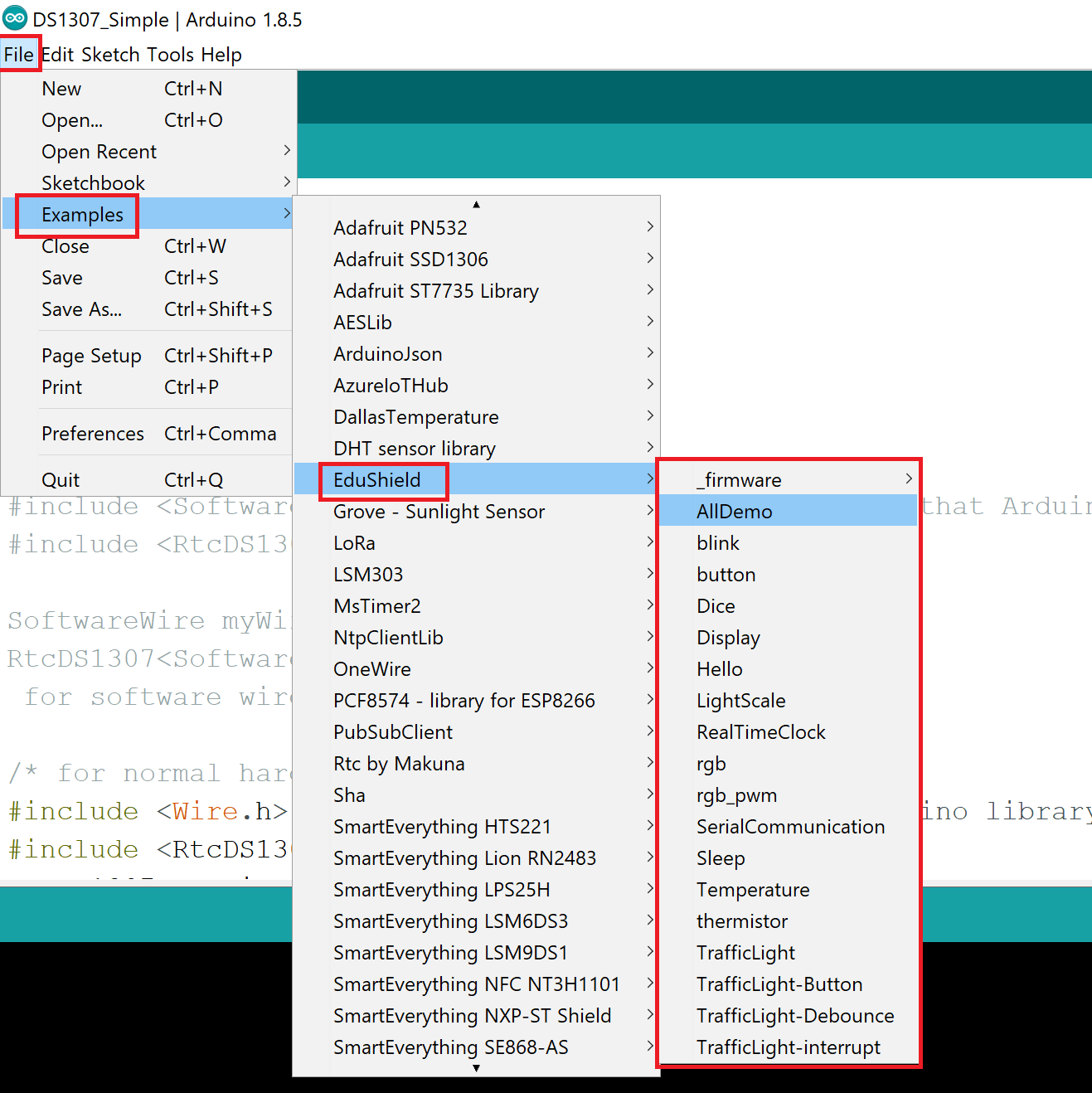

  10. Příklady najdete opět v nabídce File (Soubor)
    file

  11. Pro zprovoznění displeje postupujte podle instrukcí na iotta.cz/nahrani-firmware-do-edushieldu. Doporučujeme ponechat na později, až získáte základní dovednosti s Arduino.
